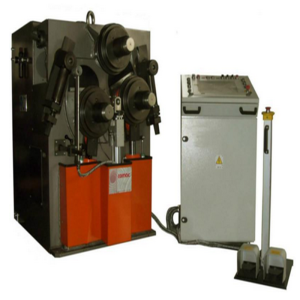

立式双轴摆线数控金属成型滚弯机

立式双轴摆线数控金属成型滚弯机

US$ 1.00
  • Detail
    • 围绕固定的旋转中心,液压控制和位移液晶显示器的弧线上下运动有利于控制轮廓形成过程。两侧都有滚轮设备,以确保非对称截面型材的滚动质量。
    • 型材弯曲机的特征:型材弯曲机可以在以下位置完成型材的预弯曲,倒圆和倒圆工序一度;型材折弯机结构先进,功能齐全,可根据用户使用情况垂直或水平放置。
    • 型材折弯机的应用:型材折弯机是目前最先进的型材成型设备国内外。广泛用于石油,化工,钢结构,机械制造等行业的各种圆形法兰的生产。

    型材弯曲机是国内外较先进的型材成型设备。它广泛用于石油,化工,钢结构,机械制造和其他行业的各种圆形法兰的生产。
    型材弯曲机的工作原理:型材弯曲机是一种弧形下型材折弯机。机器的两个侧辊是主驱动辊,或者三个工作辊是主驱动辊。上辊固定在位置,两个侧辊固定。
    围绕固定的旋转中心,液压控制和位移液晶显示器的弧线上下运动有利于控制轮廓形成过程。两侧都有滚轮设备,以确保非对称截面型材的滚动质量。
    型材弯曲机的特征:型材弯曲机可以在以下位置完成型材的预弯曲,倒圆和倒圆工序一度;型材折弯机结构先进,功能齐全,可根据用户使用情况垂直或水平放置。
    型材折弯机的应用:型材折弯机是目前最先进的型材成型设备国内外。广泛用于石油,化工,钢结构,机械制造等行业的各种圆形法兰的生产。
    所谓的卷弯机,之所以称为卷弯机,顾名思义,轧制是指车削,轧制是指轧制,轧制是指轧制出来的弯头,在运用杠杆原理的情况下,型材当三个轴不在同一直线上时发生弯曲变形,这就是轧辊弯曲
    机器名称的由来;
    所谓的顶部弯曲机,顶部向下压,然后顶部开始弯曲,也就是说,顶部弯曲机只是顶部不旋转。
    用途:辊弯机适用于具有复杂的横截面,异质材料,以及圆管,面包管,不锈钢异型弯曲弧,多半径弯曲弧,圆形弯曲等行业。顶部折弯机主要用于某些超大型材料
    ,以及大半径的弧形弧中。
    卷弯机使用更广泛,但必不可少。只有正确匹配它们,它们才能解决更多问题。
    如果让辊式折弯机完成折弯机的工作,虽然可以完成一些工作,但是能源和材料消耗肯定会超出顶级折弯机的范围。相反,如果使用顶部折弯机来完成卷弯机的工作,则不可能
    完成,因此您可以说哪个更好,哪个合适,但主要是取决于目的和应用程序在哪个方面进行选择,这一点尤为重要。
    应用行业:辊弯机和顶弯机,实际上,应用行业是相似的,因为有小的工作,肯定会有大的材料。在应用程序行业中,我们不会细分它。我们仅简要列出卷帘机
    门,窗和幕墙行业的应用领域是肯定的。现代门窗断桥铝和其他材料的解决方案只能通过卷弯机解决。高端行业应用,例如火车,汽车,高铁,车窗,框架,主机等。
    地铁,隧道,哈芬槽,家用电器行业,铁艺行业,折弯行业等。 ##我们不会一一列出。辊弯机用途广泛,极大地改善了弯曲圆度。


    数控型材圈圆机杰出结构性能特点说明

    结构名称

    性能特点说明

    三辊主动

    (三个工作辊均为主动辊,由三个独立的回转总成(变频电机 直连减速机)直接驱动)

    1.无马达漏油或液压阀芯堵塞卡死现象。

    2.弯曲工作稳定高效,特别是小半径和螺旋弯曲时三辊同时给 力,无打滑现象。

    3.三辊变频无极调速,可根据实际弯曲要求(如模具直径差较大),分别调节三个主动辊转速,避免受力不均匀和强制粗暴同步。

    三轴侧固定装置

    增加固定装置会有效防止三轴倾斜变形,增加耐久度和寿命,防止材料因机械结构的变动而变形

    数显

    (PLC 彩色触摸屏 位移光栅或位移编码器)

    1.位移精度到达±0.02mm。

    2.彩色触摸屏使操作者观察控制成型过程。

    3.100组记忆数据库。

    机床两侧托辊

    前后机械跳动装置,根据不同型材弯曲,不同调整

    四轴定位系统

    1. 增加有效摩擦,防止小半径弯曲和螺旋盘管时打滑现象的出现。

    2. 封闭变形区域,最大程度减小型材变形

    1. 数控型材圈圆机主要参数

    名称

    数值

    单位名称

    备  注

    三辊回转

    主动辊直径*高度

    80/280

    Mm×mm


    三辊主动最大扭矩

    5120

    N×M


    三辊主动驱动总功率

    7.5

    KW


    主动辊转速

    1-10

    r/min


    理论模具直径

    110-200

    mm


    两端最小直线段

    175

    mm


    下辊位移

    下辊位移(油缸)额定推力

    25

    T


    下辊位移定位精度

    0.02

    mm


    下辊位移速度

    14.4

    M/min



    油泵最大压力

    30

    Mpa


    体积

    长×宽×高

    2350*1450*1650mm

    mm

    预算

    重量

    毛重

    公斤

    净重

    公斤




    1500kg




    1. 主要配置

    序号

    名称

    厂家

    备注

    床身钢板

    济钢


    铸造件

    济南铸造厂


    工作辊

    宝钢


    减速机

    台湾晟邦


    传动轴承

    哈轴


    变频电机

    台湾晟邦


    滚轴丝杠

    台湾万鑫


    滚轴丝杠总成

    台湾万鑫


    人机界面(彩色触摸屏)

    台达


    10

    可编程控制器


    11

    旋转编码器

    瑞普


    12

    其他电器元件

    交流接触器等

    正泰
